雲台の改造 其の参
実はまだ続いていた!!!
HUSKY雲台の改造は”雲台の改造”と”雲台の改造 其の弐”で行った通り、カメラプレートの改造でした。
今回生贄はコイツ↓
そう、パン棒クンです。
ワタシが購入したHUSKYは雲台のみで、脚は別。
その場合、写真仲間のshowさんも指摘しておられるとおり、短いパン棒が二本付いてきます。
これに、不満が・・・
・短いので力加減が難しく、操作がシビアになる
・人間工学を無視した樽型のチープなグリップ
・個人的に中途半端と思うメッキのシャフト
さて、サクッとやってみましょう。

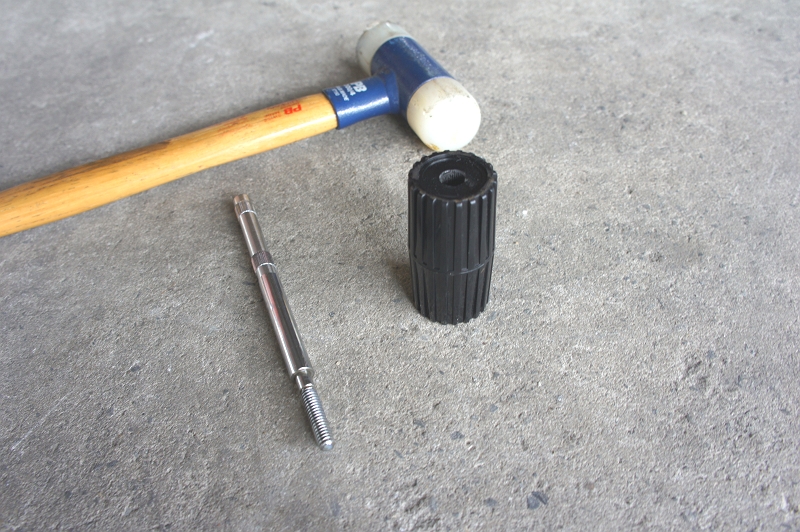

まず、グリップからシャフトを抜く
はい、抜けました(^^)
ここは、軽い圧入なんで簡単です。
で、シャフトのグリップ周り止めのセレーションを削ります。
ボール版に咥えたシャフトを回して、前回お疲れになってたベルトサンダーに頑張ってもらう。
綺麗に削れた
で、シャフトをブラックアウト。
元々グリップの刺さっていた部分はシャフト径が少し細いので、不恰好。。。
何か良い方法はないかと、ドラエモンのポケットのような工場内を物色。
あった~^^)! 熱収縮チューブ!これを被せて、太さあわせ~♪
さて、次はグリップ。
職業柄、長年握り続けた慣れたヤツ。
そう、Snap-onのドライバーグリップ♪
右から純正、Snap-onNo.1、Snop-onNo.2。
今回は、握り易さの観点からNo.2を使用。
グリップを圧入する前に、周り止めを仕込んでおく。
W1/4のインチネジの頭をグラインダーで削って”-”の形にする。
で、それをノーマルシャフトにつけるのだが、緩んではイカンのでネジロック剤を塗布する。
使うネジロック剤は”LOCTITE No.263”だ。このNo.263は恒久的ネジロックで、二度と外さない場所にだけ使用できる。
・・・もう、後戻りできない。。。
で、Snap-onグリップを圧入して・・・
はい、完成^^;)
プレスで圧入してる写真、撮り忘れたwww
ノーマルとの比較で、全長が伸びているのが解ります。
もう一本もさっさと終わらせて、はい本当に完成~
このグリップ、やっぱイイわ~
HUSKY雲台の改造は、これで終了。
皆さん、最後までお付き合い誠に有難うございましたm(__)m
HUSKY雲台の改造は”雲台の改造”と”雲台の改造 其の弐”で行った通り、カメラプレートの改造でした。
今回生贄はコイツ↓
そう、パン棒クンです。
ワタシが購入したHUSKYは雲台のみで、脚は別。
その場合、写真仲間のshowさんも指摘しておられるとおり、短いパン棒が二本付いてきます。
これに、不満が・・・
・短いので力加減が難しく、操作がシビアになる
・人間工学を無視した樽型のチープなグリップ
・個人的に中途半端と思うメッキのシャフト
さて、サクッとやってみましょう。
まず、グリップからシャフトを抜く
はい、抜けました(^^)
ここは、軽い圧入なんで簡単です。
で、シャフトのグリップ周り止めのセレーションを削ります。
ボール版に咥えたシャフトを回して、前回お疲れになってたベルトサンダーに頑張ってもらう。
綺麗に削れた
で、シャフトをブラックアウト。
元々グリップの刺さっていた部分はシャフト径が少し細いので、不恰好。。。
何か良い方法はないかと、ドラエモンのポケットのような工場内を物色。
あった~^^)! 熱収縮チューブ!これを被せて、太さあわせ~♪
さて、次はグリップ。
職業柄、長年握り続けた慣れたヤツ。
そう、Snap-onのドライバーグリップ♪
右から純正、Snap-onNo.1、Snop-onNo.2。
今回は、握り易さの観点からNo.2を使用。
グリップを圧入する前に、周り止めを仕込んでおく。
W1/4のインチネジの頭をグラインダーで削って”-”の形にする。
で、それをノーマルシャフトにつけるのだが、緩んではイカンのでネジロック剤を塗布する。
使うネジロック剤は”LOCTITE No.263”だ。このNo.263は恒久的ネジロックで、二度と外さない場所にだけ使用できる。
・・・もう、後戻りできない。。。
で、Snap-onグリップを圧入して・・・
はい、完成^^;)
プレスで圧入してる写真、撮り忘れたwww
ノーマルとの比較で、全長が伸びているのが解ります。
もう一本もさっさと終わらせて、はい本当に完成~
このグリップ、やっぱイイわ~
HUSKY雲台の改造は、これで終了。
皆さん、最後までお付き合い誠に有難うございましたm(__)m
