カテゴリ:機材( 2 )

雲台の改造 其の弐

さて、引き続きHUSKY 3Dヘッドの改造

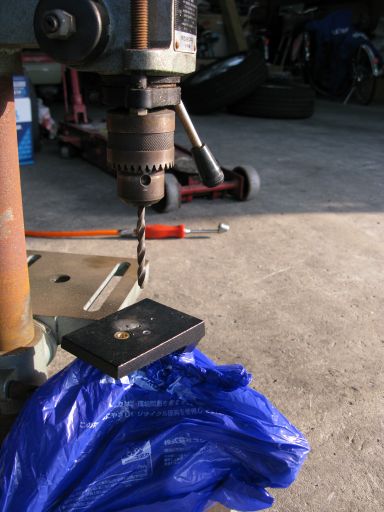

ボール盤に水平出しして雲台をセットする
切粉が雲台可動部に詰まると面倒なんで、コンビニ袋で養生する。

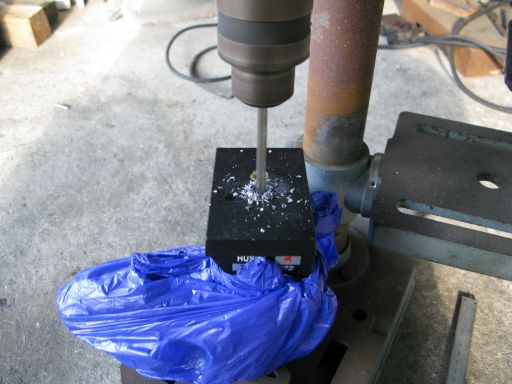

躊躇わず、一気に穴を開ける

               ぎゃぃぃぃぃぃ~ん





開けた下穴は5.3mm。
今回は6mmのステン皿ネジでクイックシュープレートを固定する為、タップでネジ山を切る。

ここは慎重に進めなくては・・・




途中の写真を撮り忘れた^^;)





ベースの邪魔な部分を、大胆にカットする!







カットした部分を、ベルトサンダーで整えていく・・・のだが、このアルミ材、むっちゃ熱を持つんで加工しにくいわ~






どうせ自分のだからと、修正はそこそこで終了。

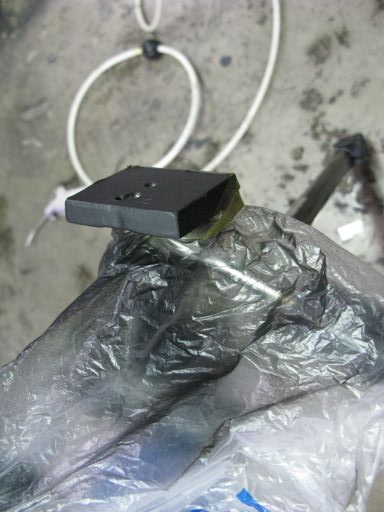

はい、色塗り~
艶消し黒。。。






後は梅本製作所 クイックシューSG-80を装着。
上からステン皿ネジでシューセンターを固定し、シューに切ってあったネジ山を利用して裏側からもボルトを通して補強。

う~ん、完璧です~♪

向こうに転がるは、力尽きた”ベルトサンダー”様



これで、使い勝手が良くなった^^)

                   完成~♪




なお、仕事をサボってた訳ではゴザイマセン。
乾くまでの間、作業が出来ない仕事だったので合間でやりましたんで、ご安心を。


(ーoー)y~~~
[PR]
by var-akira | 2012-05-17 23:42 | 機材

雲台の改造

今日は、マジメに雲台について考察する。

愛用のHUSKY 3Dヘッド、カチッと止まるし凄く良いと思う。
この無骨なデザイン、比類無き剛性の高さ。素晴らしい。

しかし、細かい点で不満が出てきた。


まず、カメラ固定ネジがベースプレートのセンターに来ていない。
雲台操作線上、縦軸横軸からも外れている。
(写真はコルクをはがしかけで撮影)





従って、愛用の梅本製作所/クイックシューSG-80もまともに乗らない





で、早速センター出すため、ベースプレートのセンターに穴をあける。

              開いた。

そして、クイックシューSG-80を固定する。

             センターに来て、嬉しい^^)








しか~し、人間の欲望はとどまる所を知らない!
新たな不満点が。

このようにカメラが載って






まぁ、上も向けられて(パン棒がつっかえてるぅwww)






当然、縦位置にもなるわな






しか~し、この縦位置にえらい問題が・・・
この状態からは、上下方向に操作出来ない!






で、対策としてはコッチ向けにカメラを付ければ良い。

この向きなら横位置上方向も問題なく

当然、縦位置にも出来るし

縦位置での上下方向への操作も可能だ^^)



ただ、この方向へカメラを付けるとベースプレートの短辺方向へカメラを付ける事となる。
でも大丈夫。
私は前出のクイックシューSG-80を付けっぱなしなんで。
このSG-80、凄く剛性があるから、単体でベースプレートに使える。

さて、ここから改造作業に移りますが、その模様はまた明日。

ね、今日はマジメだったでしょ?
